vario flex Benutzerhinweise
Auf dieser Seite erhalten Sie alle nötigen Informationen zur einfachen und problemlosen Nutzung des vario flex Systems.
Wenn Sie direkt zu einem Thema springen möchten, benutzen Sie das Seitenmenü oder die entsprechenden Direktlinks.
Vorsicht: Der Dosierer wird für die Lieferung lediglich handfest zusammengebaut, vor der Montage bitte einmal alles fest ziehen.
Für den Ausdruck liegen hier für Sie folgende PDF-Dateien bereit:

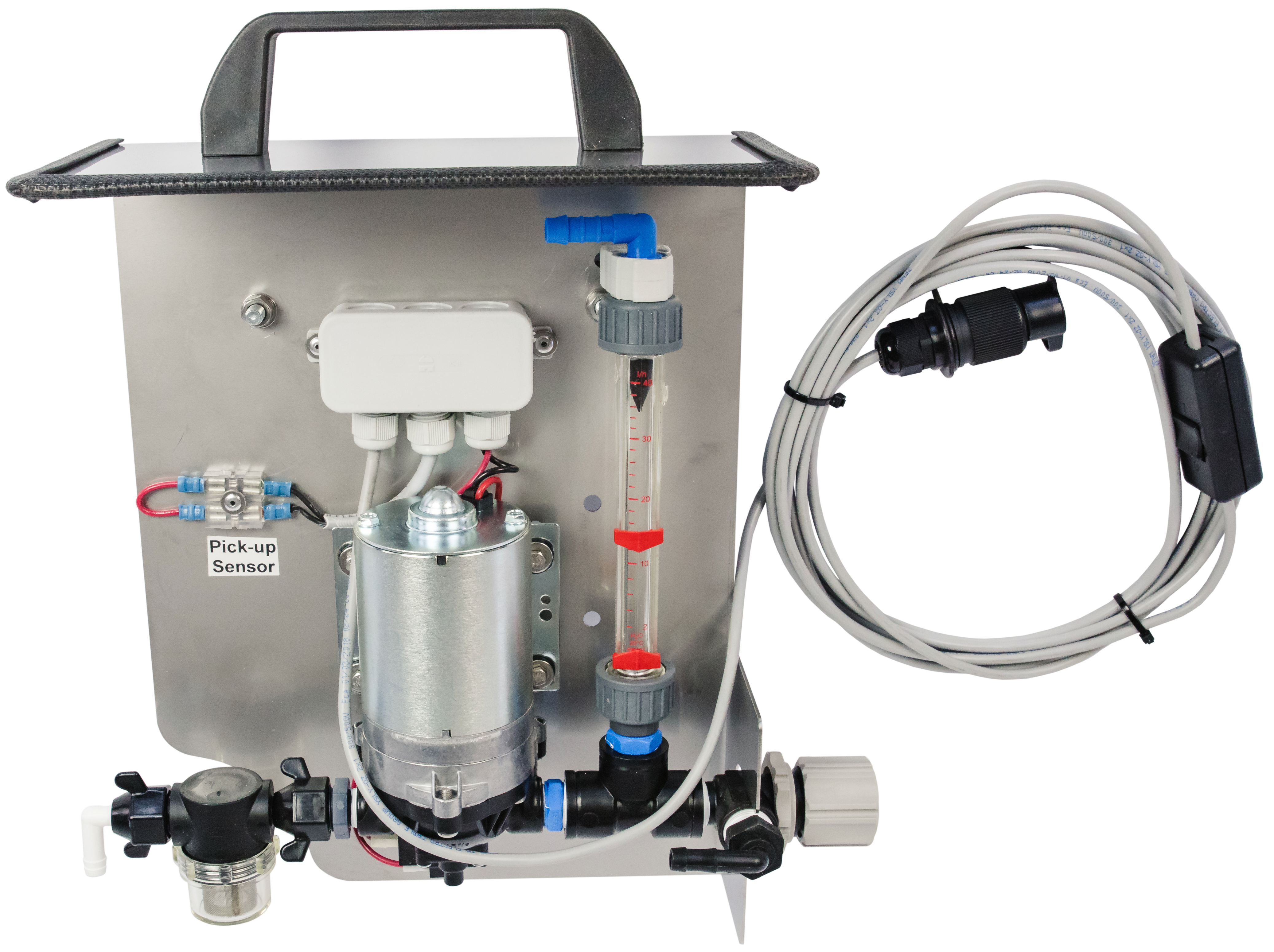

Systemübersicht
Systemübersicht
Wetterfeste Halterung mit montiertem Durchflussmengenmesser (2 - 40 l)
Die robuste Halterung kann variabel auf der Maschine angebracht werden – möglichst im Sichtbereich des Maschinenführers. Der Griff soll dabei nach oben weisen.
12-Volt-Membranpumpe
Die Pumpe ist im Gestell integriert. Sie verfügt über einen Druckschalter und schaltet sich bei Überdruck ab, um Schäden zu verhindern.
mit 10 A Sicherung - Im Falle einer Überlastung oder eines Kurzschlusses schützt eine Sicherung das Gerät und die Leitungen. Nach Abschrauben der Plastikabdeckung lässt sie sich einfach austauschen.
Tassenfilter
Der Tassenfilter hält Fremdkörper zurück, damit die Düsen nicht verstopfen.
Einfach zu reinigen - Filtertasse aufschrauben und spülen oder mit Druckluft ausblasen.
Regelventil
Die gewünschte Durchflussmenge ist per Handrad voreinstellbar. Die Pumpe läuft durchgehend auf voller Leistung, überschüssige Siliermittellösung wird über das Regelventil in den Tank zurückgeleitet.
Reinigung & Desinfektion
Eine gründliche Reinigung aller Bauteile und Leitungen mit Wasser und bei Bedarf eine Desinfektion sollte nach jedem Gebrauch erfolgen, um Siliermittelrückstände zu entfernen und der Bildung eines Biofilms vorzubeugen.
Um Beschädigungen am Gerät zu vermeiden, sollte dieses nicht über einen längeren Zeitraum mit eingefüllter Desinfektionslösung aufbewahrt werden.
Nach dem Desinfizieren das Gerät inkl. aller Bauteile zweimal mit klarem Wasser durchspülen.
vario flex plus Anbauten nach der Saison komplett entleeren und frostfrei lagern, um Frostschäden zu vermeiden.
Dosierung
Berechnung der Durchflussmenge / Beispiele
- Bergeleistung ermitteln/schätzen (t/h) (Beipiel: 25 t/h)
- Menge angemischtes Siliermittel festlegen (ml/t) (Beipiel: 150 ml/t) (Beispielrechnung Durchflussmenge: 25 t/h x 150 ml = 3,75 l/h)
- Passende Düsen wählen, Markierung am Durchflussmengenmesser einstellen (Beispiel: 3,75 l)
- Kontrolle: Gerät mit Wasser 20 min laufen lassen, Wasser auffangen (Beispiel: [3,75 l / 60 min = 0,0625 l/min] x 20 min = 1,25 l Wasser im Eimer)
- Zu behandelnde Tonnage abschätzen (Beispiel: 400 t) und benötigte Siliermittellösung berechnen: (Beispiel: 400 t x 150 ml/t = 60 l Siliermittellösung) (Der Tank fasst 20 l, also werden insgesamt 3 Tankfüllungen benötigt.)
Auswahl Düsen
| Düsenfarbe | Nummer | Mengenbereich l/h (Wasserlösung) |
Bemerkung | |
|---|---|---|---|---|
| von ... | bis ... | |||
| Messing | 65050 | 2 | 8 | bei 2 Düsen |
| Orange | 11001 | 8 | 20 | bei 2 Düsen |
| Grün | 110015 | 20 | 40 | bei 2 Düsen |

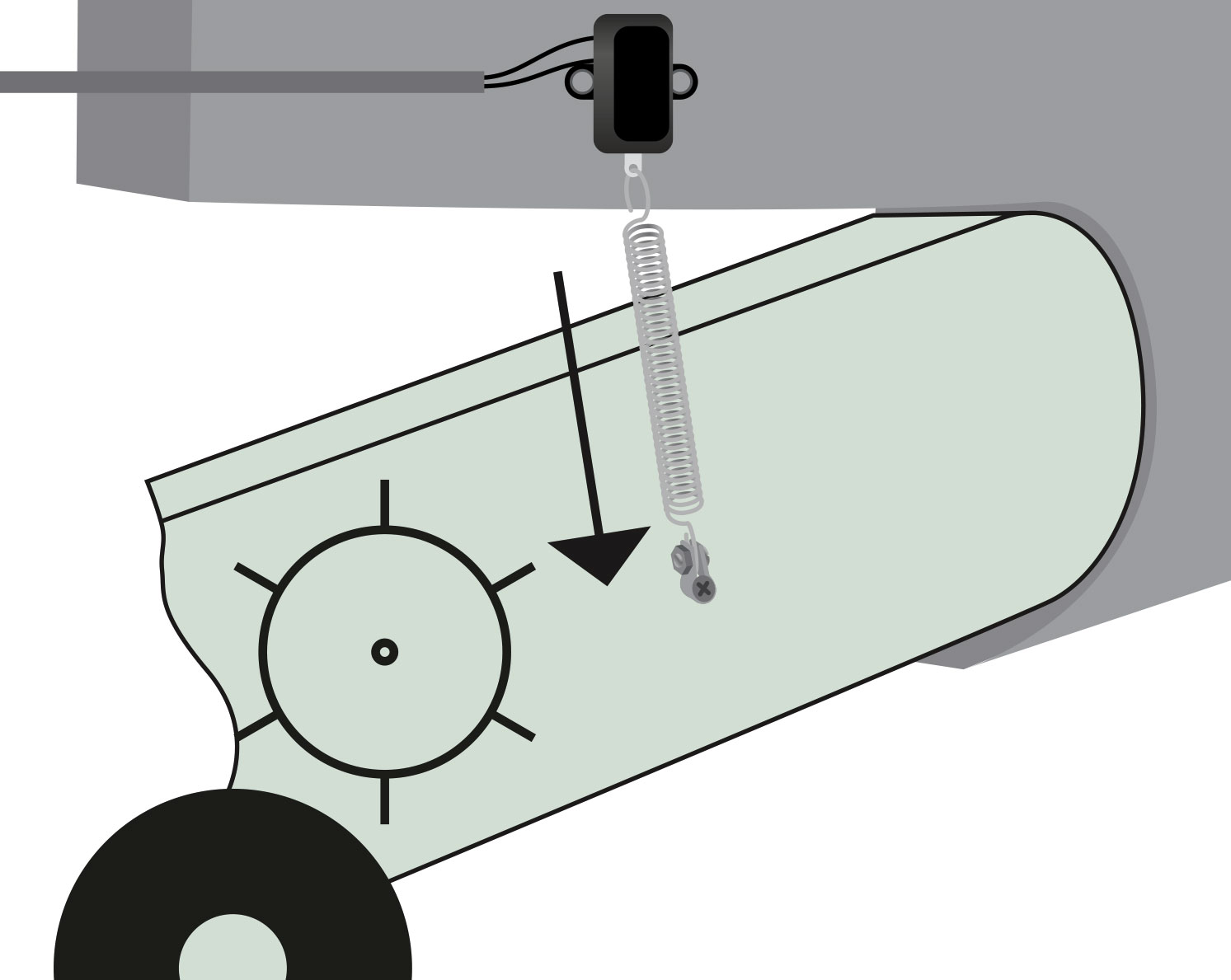

Montage des Pick-up Schalters
Montagebeispiel
ACHTUNG: Montage ähnlich dem aufgeführten Beispiel – kann aber je nach Modell und Hersteller in einigen Punkten abweichen!
Häufige Fragen
Sie brauchen Hilfe?
Wenn Ihre Frage nicht in unserer Auswahl dabei ist, melden Sie sich gerne direkt bei uns und wir werden ihr Problem zusammen mit Ihnen lösen.
Unsere KontaktmöglichkeitenDas Sprühbild der Düsen ist komisch / es tropft nur
Wie ist der Durchfluss eingestellt?
Die Angaben der Düsen sind das Minimum und Maximum – nicht das Optimum. Natürlich ist das Sprühbild ein anderes, wenn ich weniger Durchfluss habe: Bei 2 l/h läuft deutlich weniger Flüssigkeit durch die Düse als bei 10 l/h – ähnlich wie der Strahl bei einem Wasserhahn: Je mehr das Wasser aufgedreht ist, desto „härter“ ist der Strahl und bei ganz wenig tropft es nur.
WICHTIG: Bakterien haben KEINE Beine!
Das bedeutet, sie brauchen Feuchte, um sich zu verteilen. Daher kann vor allem bei trockenem Material der Durchfluss und damit auch der Wasseranteil erhöht werden. Die Dosierung muss dann je nach Auflöse-Verhältnis des Siliermittels angepasst werden.
Die Düsen tropfen ständig nach
Es könnte sich Luft im System befinden. Um diese zu entfernen, gehen Sie bitte wie folgt vor:
1. Tank befüllen: Füllen Sie den Tank vollständig mit Wasser.
2. Düsen demontieren: Bauen Sie die Düsen ab, um einen ungehinderten Durchfluss zu ermöglichen.
3. Pumpe entlüften: Lassen Sie die Pumpe auf maximaler Leistung („Vollgas“) laufen, bis keine Luftblasen mehr austreten und nur noch Wasser fließt
Das System zieht schon bei der ersten Inbetriebnahme Luft?
Für die Lieferung ist der Dosierer lediglich handfest zusammengeschraubt. Bitte kontrollieren Sie, ob sich etwas durch den Transport gelockert hat.
