vario pro gebruikersinformatie
Op deze pagina vindt u alle informatie die u nodig hebt om het vario pro-systeem eenvoudig en probleemloos te gebruiken.
Als u direct naar een thema wilt gaan, gebruik dan het menu aan de zijkant of de betreffende directe links.
De volgende pdf-bestanden zijn hier beschikbaar om af te drukken:
brochure vario pro doseerunit
doseerinstructies
montagehandleiding pickupschakelaar
Systeemoverzicht
Systeemoverzicht
Koeltank
De geïsoleerde tank met vulstandindicator beschermt de bacteriën tegen hitte. Hij heeft een inhoud van 20 liter en het deksel is vastgezet met expanderlussen. Hij wordt afzonderlijk in het frame aan de machine bevestigd.
De mengkogel zorgt voor een permanent mengproces in de tank door de constante beweging van de machine. De vario cool box met een coolpack wordt gebruikt om de inkuilmiddel zakjes koel te houden tijdens transport. De coolpack kan ook bij warme temperaturen in de tank worden geplaatst. Een garde en een tabel met de dosering maken de set compleet.
Weerbestendige roestvrijstalen voet
Robuuste houder voor de koeltank, de pomp en een extra 10 A zekering. Kan variabel op de machine worden gemonteerd.
Het stevige ontwerp van de zuigzeef voorkomt dat er vreemde elementen in het mechanisme terechtkomen.
2,5 m min. slanglengte
Er moet 2,5 meter slang tussen de membraanpomp en de terugslagklep zitten voor een soepele werking.
Houder en doorstroommeter (2 - 40 l)
De houder met de DSM moet verticaal worden gemonteerd, bij voorkeur binnen het gezichtsveld van de machinebediener. Hierdoor kan de DSM gemakkelijk worden verwijderd en blijft hij stevig op zijn plaats.
2 sproeikoppen (sproeier set inbegrepen)
Eén of beide kunnen naar wens worden aangesloten. Hierdoor is hij geschikt voor veel verschillende apparaten. De slanglengte kan worden aangepast. Sproeiers:
- messing (2 - 8 l/u)
- oranje (8 - 20 l/u)
- groen (20 - 40 l/u)
12-volt membraanpomp
De pomp is geïntegreerd in het frame. Hij heeft een drukschakelaar en schakelt uit bij overdruk om schade te voorkomen.
Bij overbelasting of kortsluiting beschermt een 10 A zekering het apparaat en de leidingen. Deze kan eenvoudig worden vervangen door het plastic deksel los te schroeven.
Reiniging en desinfectie
Na elk gebruik moeten alle onderdelen en leidingen grondig worden gereinigd met water en, indien nodig, gedesinfecteerd om kuilresten te verwijderen en de vorming van biofilm te voorkomen.
Om beschadiging van het apparaat te voorkomen, mag het niet voor langere tijd worden opgeslagen met de desinfecterende oplossing erin.
Na het desinfecteren het apparaat inclusief alle onderdelen tweemaal met helder water spoelen.
Maak de vario pro plus opzetstukken na het seizoen helemaal leeg en bewaar ze op een vorstvrije plaats om vorstschade te voorkomen.
Dosering
Berekening van het debiet / voorbeelden
- bepaal/schat de inkuilhoeveelheid (t/u) (voorbeeld: 25 t/u)
- bepaal de hoeveelheid gemengd inkuiladditief (ml/t) (voorbeeld: 150 ml/t) (voorbeeld berekening doorstroming: 25 t/u x 150 ml = 3,75 l/u)
- kies geschikte sproeikoppen, stel de markering in op de doorstroommeter (voorbeeld: 3,75 l)
- controle: laat het apparaat 20 min. met water draaien, vang het water op (voorbeeld: [3,75 l / 60 min = 0,0625 l/min] x 20 min = 1,25 l water in de emmer)
- schat de te behandelen hoeveelheid (voorbeeld: 400 t) en bereken de benodigde inkuiloplossing: (voorbeeld: 400 t x 150 ml/t = 60 l inkuiladditiefoplossing) (De tank heeft een inhoud van 20 liter, dus er zijn in totaal 3 tankvullingen nodig.)
Sproeier selectie
| Kleur sproeier | Nummer | Volumebereik l/u (wateroplossing) |
Opmerking | |
|---|---|---|---|---|
| van ... | tot ... | |||
| messing | 65050 | 2 | 8 | met 2 spuitkoppen |
| oranje | 11001 | 8 | 20 | met 2 spuitkoppen |
| groen | 110015 | 20 | 40 | met 2 spuitkoppen |
Montagehulp voor pickup-schakelaar

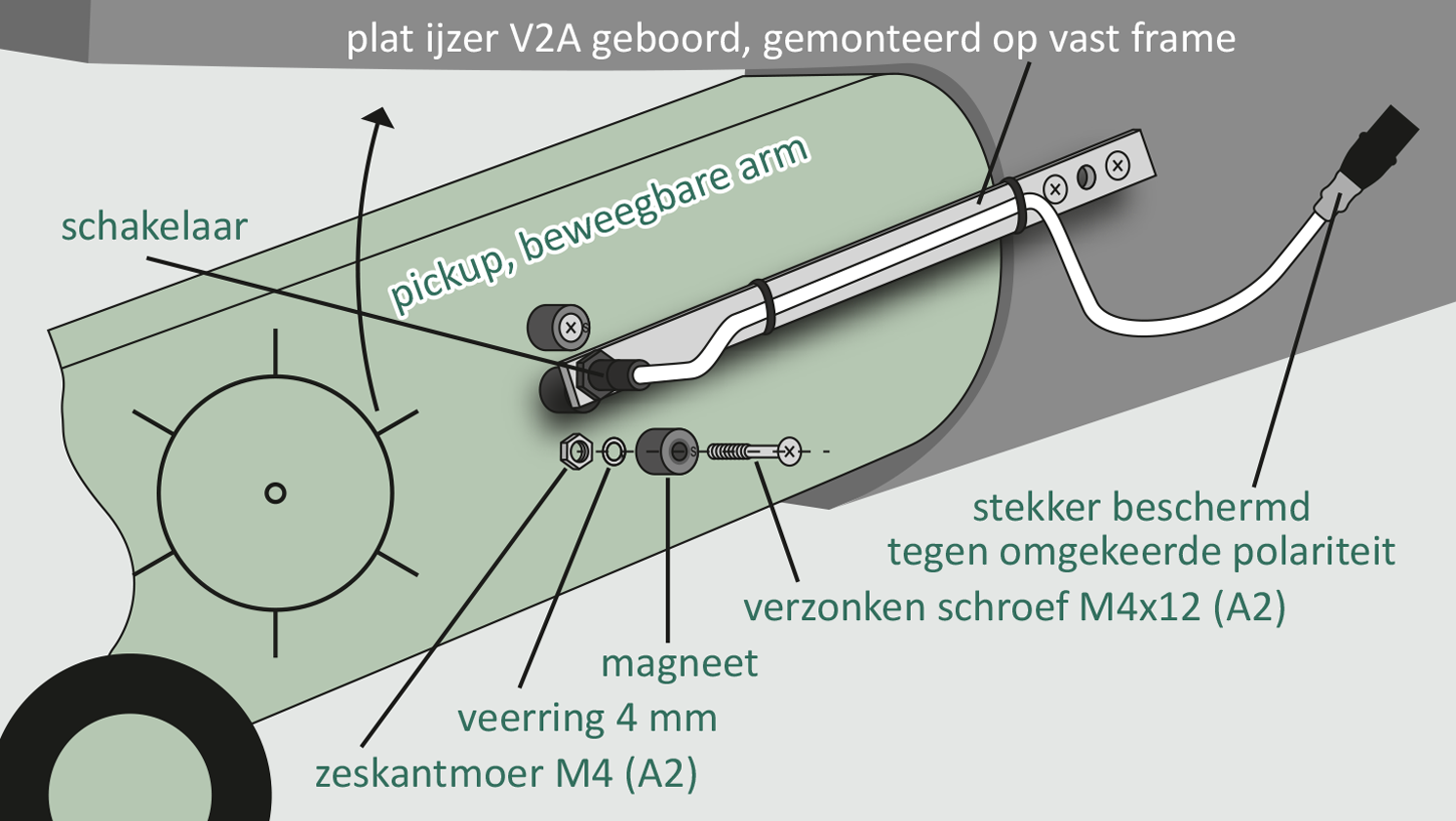

Montagevoorbeeld
LET OP: Montage lijkt op het afgebeelde voorbeeld – maar kan in sommige opzichten verschillen, afhankelijk van het model en de fabrikant!
Transportpositie (uitgeschakeld):
Plaats de schakelaar in de platte staaf. Bevestig de platte staaf (bijvoorbeeld eerst met een schroefklem) aan het vaste frame, zodat de magneetschakelaar zich dicht bij de onderkant van de beweegbare pickup-arm bevindt. LET OP: De tijdelijke bevestiging moet minstens 1,5 cm verwijderd zijn van het zwaartepunt van de platte staaf! Bevestig nu de onderste magneet aan de beweegbare pickup-arm, ongeveer 3 - 4 cm boven de schakelaar, en de andere twee magneten erboven op een kleine afstand.
Bedrijfspositie (schakelaar aan):
Controleer of de schakelaar zich op dezelfde hoogte bevindt als de magneten, stel bij indien nodig. Als de schakelaar zich in de werkstand in de buurt van de magneten bevindt en in de transportstand duidelijk daarbuiten (test de werking van de schakelaar indien nodig), markeer dan de posities van de schakelaar en de magneten.
Montage:
1 Schroef of las de platte staaf vast (lassen ZONDER de schakelaar erin!).
2 Bevestig de magneten met de meegeleverde verzonken schroeven. LET OP: De zuidpool van de magneten (S) MOET zichtbaar zijn!
3 Pas de afstand tussen de schakelaar en de magneten aan – er moet 1 - 2 cm ruimte zijn tussen de voorkant van de schakelaar en de magneten. Draai de moeren matig vast. Opmerkingen: Alleen voor belastingsspanning 12 of 14 V DC tot 6 W, beschermingsgraad IP 65
Veelgestelde vragen
Heb je hulp nodig?
Als je vraag niet in onze selectie staat, neem dan direct contact met ons op en we zullen samen met jou je probleem oplossen.
Onze contactmogelijkhedenHet sproeibeeld van de sproeiers is eigenaardig / het druppelt alleen
Hoe wordt het debiet ingesteld?
De specificaties van de sproeiers zijn het minimum en maximum - niet het optimum. Natuurlijk is het sproeibeeld anders als ik een lager debiet heb:
Bij 2 l/u loopt er beduidend minder vloeistof door de sproeier dan bij 10 l/u - vergelijkbaar met de straal op een kraan:
hoe meer het water wordt opgedraaid, hoe “harder” de straal is en bij heel weinig druppelt het gewoon.
BELANGRIJK: Bacteriën hebben GEEN poten!
Dit betekent dat ze vocht nodig hebben om zich te verspreiden. Daarom kan het debiet en daarmee het watergehalte worden verhoogd, vooral bij droog materiaal.
De dosering moet dan worden aangepast afhankelijk van het oplossend percentage van het inkuiladditief.
De sproeiers druppelen constant
Er kan lucht in het systeem zitten. Ga als volgt te werk om dit te verwijderen:
1. Vul de tank: Vul de tank volledig met water.
2. Demonteer de sproeiers: Demonteer de sproeiers om een onbelemmerde doorstroming mogelijk te maken.
3. ontlucht de pomp: Laat de pomp op maximaal kracht (“vol gas”) draaien tot er geen luchtbellen meer ontsnappen en er alleen nog water stroomt.
